Пленочные клавиатуры (переключатели) пользуются в настоящее время большой популярностью. Количество областей применения пленочных переключателей постоянно растет. Они в значительной степени вытеснили классические электромеханические переключатели и клавишные выключатели из приборов и машин высокого качества.
Такое развитие тесно связано с прогрессом в области электронной аппаратуры управления, которая все больше и больше используется для коммутации, управления и регулировки приборов и машин. Микроэлектроника управляется электрическими сигналами низкого энергетического уровня. Мембранные переключатели являются чувствительными элементами малой переключающей мощности, поэтому они представляют собой идеальные клавишные выключатели для новой микропроцессорной электроники.

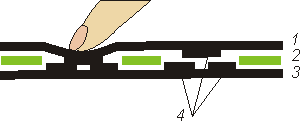

Основное строение мембранного переключателя с плоской переключающей пленкой и принцип его действия показаны на рисунке:
|
1- нижняя контактная пленка;
2- дистанционная прокладка;
3- переключающая пленка;
4- электропроводящие контактные поверхности. |
В простейшем случае мембранный переключатель состоит их двух пленок с нанесенными на них с помощью электропроводящей пасты схемами.
Пленки разделяются дистанционной перфорированной прокладкой. Дистанционная прокладка изготавливается из двухсторонней липкой пленки. Дистанционная прокладка с одной стороны отделяет контактные поверхности, с другой – склеивает клавиатуру в герметичный пакет. Перфорация в дистанционной прокладке делается в зонах переключения.
Электропроводящие контактные площадки в состоянии покоя находятся на некотором расстоянии благодаря дистанционной прокладке. Нажатием пальца переключающая пленка прогибается до соприкосновения контактных поверхностей – ток переключения идет. После прекращения нажатия переключающая пленка возвращается в исходное положение и контакт снова размыкается.
|
